海綿產品在我們的生活中應用很廣泛，那么怎么檢測海綿的物理性能呢？今天天氏庫力小編根據國標要求為大家詳細解說一下海綿壓陷硬度的試驗步驟。
一、概述
海綿大多為聚氨酯（PU）
聚氨酯分類：軟泡，硬泡，彈性體，膠粘劑（含密封劑），涂料
這次的試驗是以軟泡為樣品，物理性質：壓陷硬度指數，25%壓陷硬度/N，65%/25%壓陷比，75%壓縮永久變形，回彈率，拉伸長度，伸長率
二、測試儀器
“海綿壓陷試驗機”、可進行金屬與非金屬、高分子材料等的拉伸、壓縮、彎曲、低周疲勞等項目的檢測，可根據客戶產品要求按GB、ISO、ASTM、JIS、EN等標準編制，能自動求取最大試驗力，斷裂力，屈服力，抗拉強度，抗壓強度，彎曲強度，彈性模量，伸長率，定伸長應力，定應力伸長等參數。
由試驗主機和控制系統兩部分組成，儀器采用計算機控制，能夠全程按照標準測試數據，所有的操作在軟件里操作，試驗方便，操作簡單。可對試驗過程中的各種數據進行快速、準確的采集、處理，并可保存歷史數據、生成自定義報表、打印.
測試儀器符合GB/T10807-89,ISO 2439-1980標準

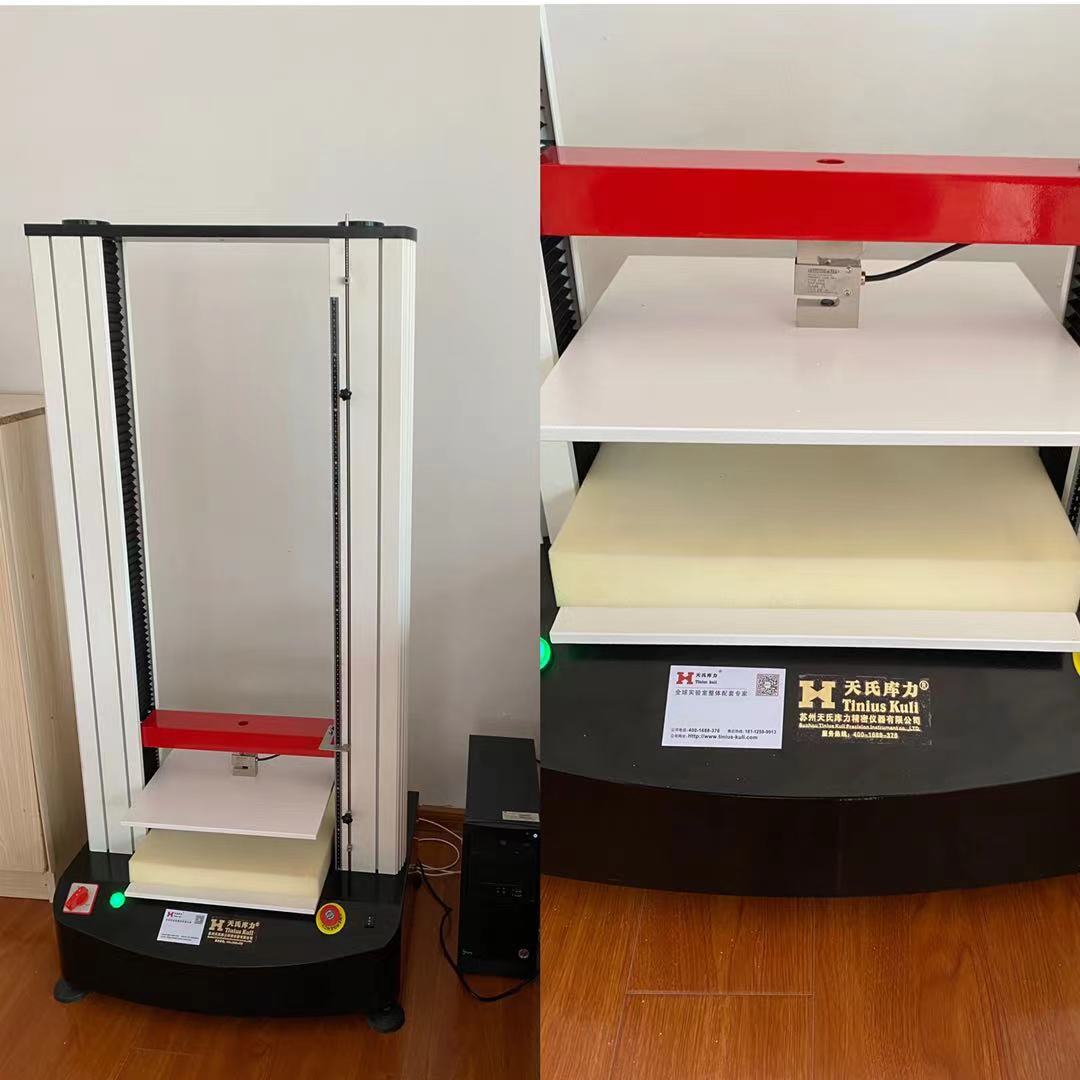

海綿壓陷試驗機
三、測試標準
l GB/T 10802軟質聚氨醋泡沫塑料
l GB/T 10807-2006 軟質泡沫聚合材料 硬度的測定(壓陷法)
l GB/T 12825-2003 高聚物多孔彈性材料 凹入度法硬度測定
l GB/T 18942.1-2003 高聚物多孔彈性材料 壓縮應力應變特性的測定 第1部分 低密度材料
l ASTM D3574 軟質多孔材料--板、粘合及模制聚氨酯泡沫試驗方法
l GBT 26392-2011 慢回彈泡沫 復原時間的測定
四、試驗要求
1、樣品邊長380+200mm，厚度為(50±2)mm，小于測試厚度應疊加到測試厚度；
2、如果試樣的泡孔結構具有方向性，則壓陷力所施加的方向應由供需雙方商定。通常，試驗時的壓陷方向應與產品實際使用時的受力方向一；
3、材料在生產后放置72h后方可進行試驗，可以證明經放置16h或48h與72h的試驗結果之差不大于士10%，試驗可以在放置16h 或 48h后進行；
4、試驗前將試樣放在不受彎曲變形和破壞的條件下，選擇GB/T2941-1991給定的下列其中一種環境條件，進行不少于16h的狀態調節；
l 溫度∶（23士2）℃，相對濕度∶（50士5）%;
l 溫度∶（27士2）℃，相對濕度∶（65士5）%；
五、操作步驟
根據GBT 10807-2006 軟質泡沫聚合材料 硬度的測定（壓陷法）A法、B法、C法進行測試；
設置參數：
1. 測試速度：100min/mm
2. 試樣厚度：50mm
預壓：
對試樣施加5N的力量，記錄其厚度，以100min/mm的速度壓入試樣70%，以同樣的速度卸載，執行三次；
無論是A法、B法、C法都要執行該步驟；
A法：
預壓結束后，立馬開始開始壓陷試樣厚度40%，保持變形，等待30s,記錄相應的 力值；
B法：
1. 預壓結束后，立馬開始壓入試樣厚度25%，保持變形，等待30s,測量力值；
2. 增加壓力，壓入試樣40%，保持變形，等待30s，測量力值；
3. 繼續增加壓力，壓入試樣65%，保持變形，等待30s,測量力值；
C法：
預壓結束后，立馬開始壓陷試樣厚度40%，記錄瞬時最大力值，然后卸載；
注意：此方法是校驗壓陷硬度；
六、測試結果分析
根據GB/T10802-2006標準
1、產品按25%壓陷硬度分8個等級，為245N，196N，151N，120N，93N，67N，40N，22N。
2、產品按恒定復合反復壓陷疲勞性能分為AP,BP,CO,DP四種（此類不做介紹）
海綿壓陷試驗軟件界面
來源：天氏庫力 發布日期
2021-09-04 瀏覽：
