復產，對口罩的需求也陡然增加，為緩解醫用口罩供應短缺的問題，相關企業紛紛加碼建設醫用防護口罩生產線，產能增加的同時，越來越多的企業開始注重口罩本身的質量問題。罩體污點、鼻梁條缺陷、耳繩異常為口罩的常規瑕疵。目前主要通過人工肉眼對口罩進行在線檢測，但是人工檢測檢測速度慢、檢測精度低、智能性差，再加上人工成本的日益增加，越來越多的企業開始通過增加自動口罩質量自動檢測系統來代替人工實現對口罩生產時的在線表面質量檢測。
醫用口罩表面瑕疵在線檢測系統檢測原理：
系統采用透射的打光方式（對于不滿足透射條件的生產線，則采用正反面表面反射的打光方式），即將光源架設在生產線的下方，工業CCD相機架設在產線的上方。當產線開始正常生產時，相機實時高速在線掃描，將采集到的口罩表面的圖片發送至中央處理單元，經過圖像分析軟件進行高速處理，通過灰階對比及膜版匹配的方式，由于瑕疵口罩的表面圖像與正常的口罩表面圖像存在明顯的灰階差異，從而使得系統能夠發現瑕疵。當系統檢測到瑕疵缺陷時，自動聲光報警，并顯示瑕疵口罩的表面圖像，同時給產線后道剔廢系統發送剔除信號，從而代替人工實現對口罩的7*24小時實時在線監測，有效的保證了產品質量。

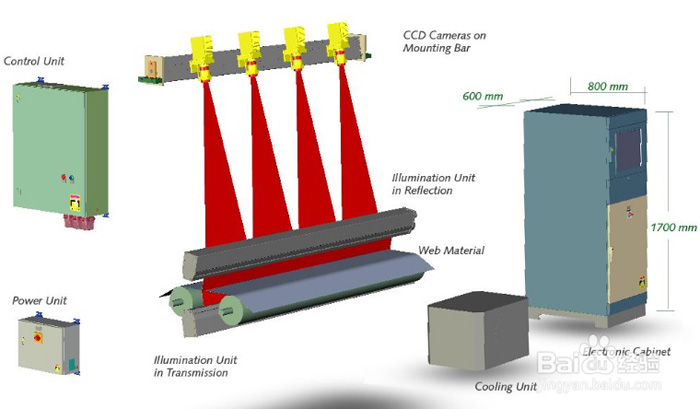

醫用口罩表面在線檢測原理
測試系統性能參數：
|
序號 |
參數名稱 |
備注 |
|
1 |
檢測尺寸 |
常規尺寸：175mm*95mm（非常規尺寸可定做） |
|
2 |
檢測精度 |
0.1mm（最小瑕疵檢測直徑） |
|
3 |
灰階精度 |
＞20灰階 |
|
4 |
檢測速度 |
Max：100片/min |
|
5 |
檢測方式 |
透射（產線不允許的可采用雙面表面反射） |
|
6 |
瑕疵記錄 |
自動聲光報警，歷史記錄，報表生成、導出及打印 |
|
7 |
安裝位置 |
耳繩焊接后、堆疊打包之前 |
|
8 |
信號輸出 |
剔除信號、停機信號、自動打印、產線聯動等 |
|
9 |
記錄存儲 |
有效存儲一年有效數據 |
醫用口罩表面瑕疵類型：
|
序號 |
瑕疵類型 |
瑕疵明細 |
|
1 |
罩體雜質 |
蚊蟲、毛發、異物等 |
|
2 |
鼻梁條瑕疵 |
鼻梁條缺失、鼻梁條錯位、鼻梁條變形等 |
|
3 |
耳繩缺陷 |
耳繩缺失、耳繩錯位、耳繩錯溶、耳繩漏溶等 |

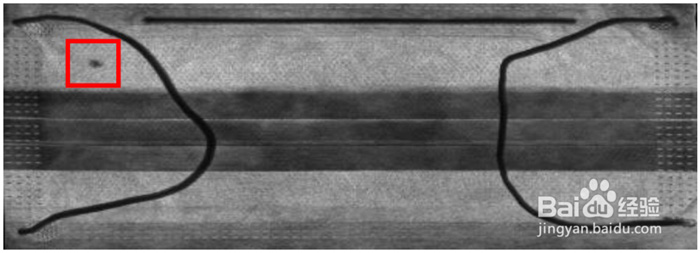

醫用口罩罩體雜質

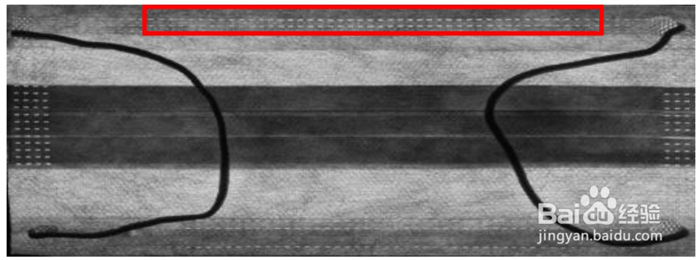

醫用口罩鼻梁條瑕疵
醫用口罩耳繩缺陷耳繩
軟件功能：
|
序號 |
功能明細 |
|
1 |
實時在線檢測口罩表面的瑕疵缺陷； |
|
2 |
當檢測到口罩表面缺陷時，自動聲光報警； |
|
3 |
實時的瑕疵類型顯示； |
|
4 |
自動給產線后道剔廢系統發送剔除信號，保證不良品的剔除； |
|
5 |
實時的口罩數量統計、口罩良率統計、口罩次品率統計； |
|
6 |
歷史記錄查詢、報表匯總、打印、導出； |
|
7 |
遠程實時監控系統； |
|
8 |
其它軟件功能，可以根據用戶需求定制開發； |
口罩瑕疵在線檢測系統優勢：
自動口罩質量自動檢測系統代替人工實現對口罩生產時的在線表面質量檢測，在提高了產品質量的同時，節約的人工成本并提高了企業產品的競爭力。
