抓樣法測紡織面料拉伸強(qiáng)度和伸長率
來源：天氏庫力 發(fā)布日期
2019-08-05 瀏覽：
紡織品，紡織面料是生活中常見的產(chǎn)品，所以其質(zhì)量的好壞關(guān)系到每一個(gè)人，國標(biāo)GB/T24218《紡織品 非織造布試驗(yàn)方法中對紡織面料的各項(xiàng)性能都有詳細(xì)的說明，達(dá)到什么樣的試驗(yàn)結(jié)果，如果檢測，今天天氏庫力小編就來為大家介紹一下第18部分:斷裂強(qiáng)力和斷裂伸長率的測定(抓樣法)。
抓樣法用于測定織造或非織造的紡織面料，而修正抓樣法主要用于織造紡織面料。抓樣法為拉伸試驗(yàn)，試樣寬度方向的中央部分夾持在夾具中。采用100mm x 150mm（最小尺寸）的長試樣，在距樣品一側(cè)邊緣處畫一條線平行于長邊方向。修正抓樣法類似，不同之處為從樣品兩側(cè)各剪掉一條，只留中間25mm（濕織物的測試規(guī)定有所不同）。在所有的試驗(yàn)中。拉伸試驗(yàn)速度規(guī)定為300mm/min(12in/min)，所要得到的測試結(jié)果為斷裂強(qiáng)力（最大載荷）和延伸率。
雖然帶有光滑表面或橡膠面的手動(dòng)夾具也可工作，但許多客戶更偏愛氣動(dòng)夾具，因?yàn)楹笳呤褂煤啽恪⑿矢摺⒅貜?fù)性好。氣動(dòng)夾具允許客戶預(yù)設(shè)一個(gè)夾緊力，而手動(dòng)夾具取決于操作者的力量（重復(fù)性可能不佳）。抓樣法規(guī)定上夾具的夾鉗面尺寸25mm x 25mm (或50 mm sizes)，同時(shí)建議下夾具的夾鉗面更大，修正抓樣法要求夾鉗面25mm x 50mm和50 x 50mm。

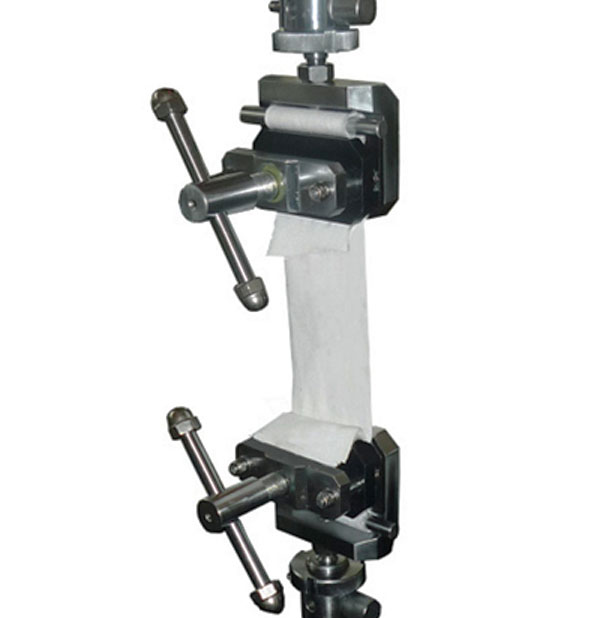

紡織面料手動(dòng)拉伸夾具

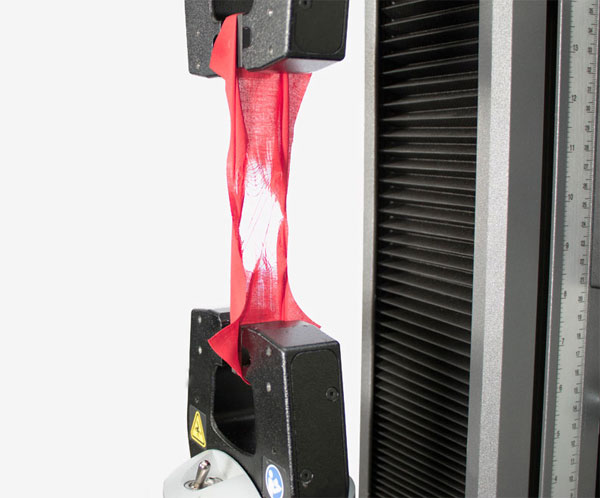

紡織面料氣動(dòng)拉伸夾具
我們發(fā)現(xiàn)，夾緊力和試樣對中在這些測試中相當(dāng)重要。太強(qiáng)的夾緊力會(huì)造成樣品過早破裂，而夾緊壓力不夠則可能會(huì)導(dǎo)致試樣滑動(dòng)或在夾面或其附件的地方斷裂。軟件對抓樣法測試有著極大的幫助，這是因?yàn)檐浖梢栽趭A鉗閉合時(shí)調(diào)整預(yù)載荷或預(yù)拉力, 或者如果在測試開始前試樣片夾持太過松弛的時(shí)候做修正。
常用紡織品拉伸的拉力試驗(yàn)機(jī)參數(shù)要求：
1、測試方式：等速伸長（CRE）原理測定，并記錄斷裂強(qiáng)力、斷裂伸長（伸長率）、時(shí)間、次數(shù)等
2、測試方法：拉伸試驗(yàn)方法
3、量 程：500N、1000N、2000N、3000N、5000N（選配）
4、測力精度：＜±0.5%
5、夾距：25～350mm(無級可調(diào))
6、拉伸速度：1～500mm/min（任意設(shè)定）
7、回位速度：500mm/min
8、有效動(dòng)程：800mm
9、伸長分辨率：0.01mm
10、夾持器有效夾持寬度：根據(jù)需要選配（標(biāo)準(zhǔn)配置：55mm）
11、打印：輸出各種形式數(shù)據(jù)，曲線及統(tǒng)計(jì)結(jié)果
12、電 源：AC220V±10％ 50Hz
紡織面料拉力試驗(yàn)機(jī)
推薦閱讀
【本文標(biāo)簽】：抓樣,法測,紡織面料,拉伸,強(qiáng)度,和,伸長率,紡織品,紡織面
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.bjzzk.com.cn/轉(zhuǎn)載請注明出處
