電子拉力試驗機的工作原理是什么
來源：天氏庫力 發布日期
2018-05-29 瀏覽：
電子式拉力試驗機是由測量系統、驅動系統、控制系統、及電腦等結構組成。

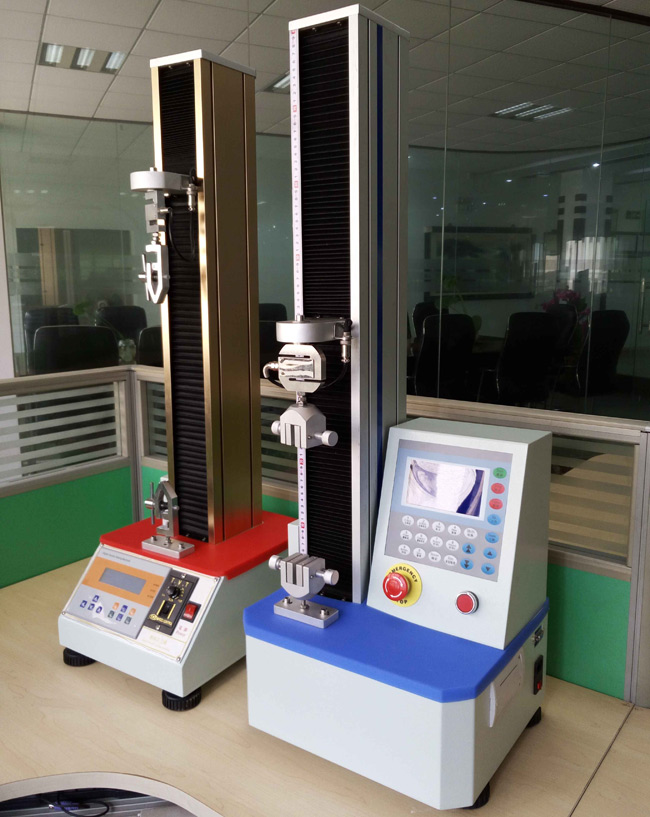

單柱電子拉力機
雙柱電子拉力機
工作原理分別如下：
1.變形的測量
通過變形測量裝置來測量，它是用來測量試樣在試驗過程中產生的形變。該裝置上有兩個夾頭，經過一系列傳動機構與裝在測量裝置頂部的光電編碼器連在一起，當兩夾頭間的距離發生變化時，帶動光電編碼器的軸旋轉，光電編碼器就會有脈沖信號輸出。再由單片機對此信號進行處理，就可以得出試樣的變形量。
2.橫粱位移的測量
其原理同變形測量大致相同，都是通過測量光電編碼器的輸出脈沖數來獲得橫梁的位移量。
3.驅動系統
主要是用于試驗機的橫梁移動，其工作原理是由伺服系統控制電機，電機經過減速箱等一系列傳動機構帶動絲桿轉動，從而達到控制橫梁移動的目的。通過改變電機的轉速，可以改變橫梁的移動速度。
4.控制系統
顧名思義，就是控制試驗機運作的系統，人們通過操作臺可以控制試驗機的運作，通過顯示屏可以獲知試驗機的狀態及各項試驗參數，若該機帶有電腦的話，也可以由電腦實現各項功能并進行數據處理分析、試驗結果打印。試驗機同電腦之間的通信一般都是使用RS232串行通信方式，通過計算機背后的串口(COM號)進行通信，此技術比較成熟、可靠，使用方便。
5.電腦主機
用來采集和分析數據，進入試驗界面后，電腦會不斷采集各樣試驗數據，實時畫出試驗曲線，自動求出各試驗參數及輸出報表。
