附著力的測試方法及儀器
來源：天氏庫力 發布日期
2021-03-08 瀏覽：
兩種不同物質接觸部分間的相互吸引力。這種吸引力是兩種物質分子間存在著相互作用的吸引力的一種表現，只有當兩種物質分子間的距離非常小時(小于10-8米)才能顯示出來。因為從微觀角度看，固體的表面往往是凸凹不平的，所以兩種固體接觸時不能顯示出附著力的作用。由于液體與固體能夠密切接觸，因此液體與固體間就能顯示出附著力的作用。液體浸潤固體的現象，就是由于在與固體相接觸的液體附著層中，附著力發生作用的結果，當附著力大于液體的內聚力時，液體就會浸潤固體。
那么，這種附著力如何測試呢？下面天氏庫力的小編著重為大家介紹3種常用的測試方法以及相關儀器：
1、劃圈附著力測試法（GB/T 1720-2020 漆膜劃圈試驗）
測定概述：用劃圈法附著力測定儀進行附著力測試，按照圓滾線劃痕范圍內漆膜的完好程度評定附著力，結果以分級表示。
儀器及試驗材料：劃圈法附著力測定儀、轉針、4倍放大鏡、軟毛刷。
全自動劃圈法附著力測定儀
試驗步驟：在馬口鐵上制備樣板，漆膜實干后，在恒溫恒濕環境下測定附著力。先檢查測定儀的針頭保持銳利，調整回轉半徑，直至圓滾線與標準半徑5.25mm相同。固定試驗樣板，向后移動升降棒使轉針尖端接觸漆膜。按順時針方向以80 ~ 100 r/min均勻搖動搖柄，得到長度為（7.5±0.5）cm的圓滾線，用軟毛刷除去劃痕上的漆屑，4倍放大鏡檢查劃痕并評級。
評級方法：附著力共分為7個等級，按順序檢查各部位漆膜的完好程度。從1級至7級附著力依次降低，7級最差。用3塊樣板進行測試，結果以至少2塊樣板的級別一致為準。
注意事項：
1）一定要保證轉針的尖端銳利，否則結果的判斷會受到影響無法分清楚1級和2級的區別。測試前先可用手指觸摸針尖來感覺鋒利程度。測量多個樣板后酌情更換轉針；
2）先試著刻劃幾圈，如果針尖未劃透底材，應酌情添加法碼，但力不宜過大，以免增加阻力而磨損針頭；
3）要保證回轉半徑滿足要求。
2、劃格法附著力測試（GB-T_9286-1998色漆和清漆-漆膜的劃格試驗）
測定概述：當多涂層按照格陣圖形被切割，并恰好穿透涂層到達基材時，評價涂層從底材分離的抗性，或多涂層體系彼此抗分離的能力，結果以分級表示。
儀器及試驗材料：6刃切割刀具、透明壓敏膠帶、軟毛刷。（漆膜劃格器一套均包含）

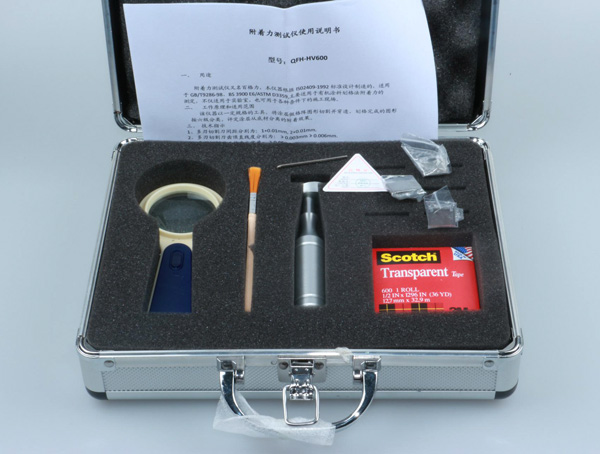

漆膜劃格器
試驗步驟：將樣板置于堅硬而平的物面上，進行90°交叉劃痕的垂直切割，切割刀具要以均勻的力和速率，在涂層上形成規定間隔的格陣圖形。用軟毛刷沿格陣的對角線方向往返輕刷幾次，除去漆屑。將75 mm透明壓敏膠帶的中心點放在網格上，方向與一組切割線平行，用手指將膠帶在網格上的部位壓平，指尖用力蹭壓膠帶以確保膠帶與涂層良好接觸，5 min內，以接近60°的角度，在0.5 ~ 1.0 s內平穩地剝離膠帶。
評級方法：在良好的照明環境下，目視檢查切割面涂層的脫落情況。附著力共分為6個等級，從0級至5級涂層附著力依次遞減，5級最差。在樣板的至少3個不同部位進行測試，如果結果不一致，差異大于1個級別單位，再另選3個部位重新測試。
注意事項：
1）根據所用底材和涂層厚度，正確選擇劃線間隔；
2）切割刀刃保持銳利狀態，必要時更換刀刃；
3）注意膠帶黏附在涂層上的時間不宜過長，剝離角度盡可能接近60，快速平穩剝離。
3、拉開法附著力測試（GB-T 5210-2006色漆和清漆 拉開法附著力試驗）
測定概述：在指定的速度下，在試樣的膠結面上施加垂直、均勻的拉力，來測定涂層之間或涂層與底材之間附著力破壞時所需要的力，以N/cm2表示。
儀器及試驗材料：拉力試驗機、夾具、試柱、定中心裝置、膠黏劑。

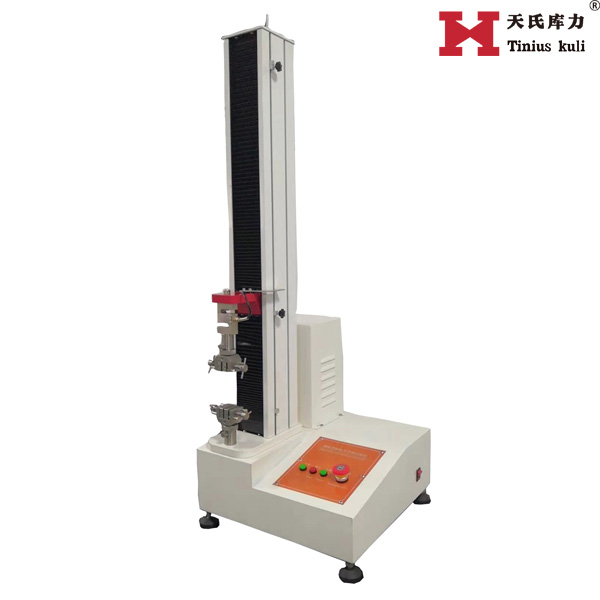

拉力試驗機
試樣的制備：試樣為2個金屬試柱對接或組合件。試柱材料和表面處理應和產品實際相同。1個試柱的表面按照被試涂料規范進行涂裝，用膠黏劑與另1個試柱膠結，未涂裝的試柱上均勻的涂上一層薄的黏膠劑，借助定中心裝置同軸心膠結，按要求固化。
試驗步驟：將試樣放入拉力機的上下夾具，調至對準，使其橫截面均勻受力。以10 mm/min的拉伸速度進行拉開試驗，直至破壞，記錄負荷值，并觀察斷面的破壞形式。
附著力計算方法：試樣被拉開破壞時的負荷值除以被試涂層試柱的橫截面積，即為涂層的附著力，單位為N/cm2。
破壞形式：附著破壞表示為A；內聚破壞表示為B；膠黏劑自身破壞或被測涂層的面漆部分被拉破表示為C；出現2種或2種以上的破壞形式，應注明破壞的面積百分數，大于70%為有效.
結果表示：每組被測涂層試驗應不少于5對，至少3對的算術平均值作為試驗結果，以附著力與破壞形式表示。
注意事項：
1）應使用最小量的膠黏劑，以使在組合試樣時產生一個牢固、連續、均勻的膠結面；
2）試柱周圍一圈的漆膜及溢出的膠黏劑要除去，以保證受力面積；
3）為提高膠結試柱的黏結力，可適當打磨試柱表面。
