怎樣檢測橡膠的撕裂強度？
來源：天氏庫力 發(fā)布日期
2019-11-14 瀏覽：
目前國內(nèi)對橡膠撕裂強度的測定按標(biāo)準(zhǔn)GB/T529-2008進行，其中公布的橡膠撕裂強度的測定有三種試驗方法，包括：A.使用褲形試樣；B.使用直角形撕裂（割口或不割口）；C.使用新月形撕裂（有割口的）。
適用橡膠：硫化橡膠和熱塑性橡膠。
試驗原理：用拉力試驗機，對割口或無割口的試樣在規(guī)定的速度下進行連續(xù)拉伸，直至試樣撕斷。將測定的力值按規(guī)定的計算方法求出撕裂強度。（注：不同類型的試樣測得的試驗結(jié)果之間沒有可比性。）
撕裂測試的三種方法如下：
方法一：褲形撕裂
用平行于切口平面方向的外力作用于規(guī)定的褲形試樣上，將試樣撕斷所需的力除以試樣厚度。
褲形試樣的拉伸速度：（100±10）mm/min
試樣割口深度：40mm
試樣數(shù)量：5個（不同方向取樣）
尺寸規(guī)格如下圖1：

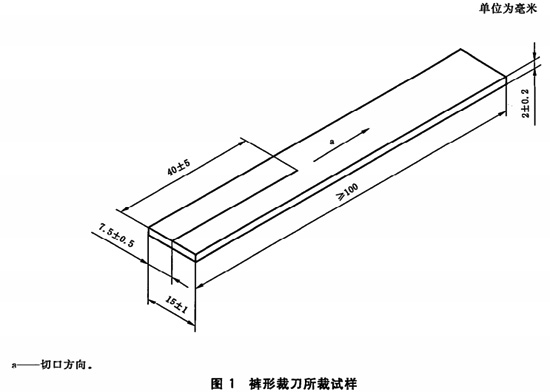

圖1：褲形裁刀所裁試樣
方法二：直角形撕裂（割口或不割口）
用沿試樣長度方向的外力作用于規(guī)定的直角形試樣上，將試樣撕斷所需的zui大力除以試樣厚度。
直角形試樣的拉伸速度：（500±50）mm/min
試樣厚度：(2.0±0.2)mm
試樣如需割口，割口為1mm
試樣數(shù)量：5個（不同方向取樣）
尺寸規(guī)格如下圖2：

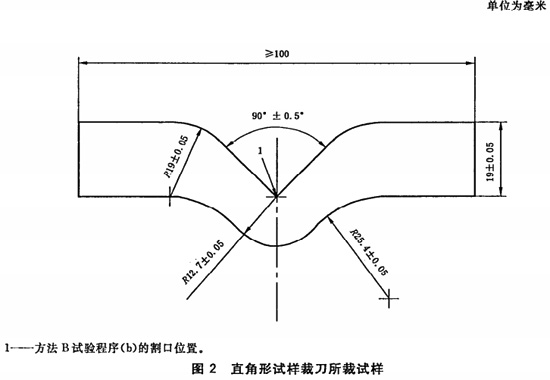

圖2：直角形試樣裁刀所裁試樣
方法三：新月形撕裂（有割口的）
用垂直于割口平面方向的外力作用于規(guī)定的直角形或新月形試樣上，通過撕裂引起割口斷裂所需的zui大力除以試樣厚度。
新月試樣的拉伸速度：（500±50）mm/min
試樣如需割口，割口為1mm
試樣數(shù)量：5個（不同方向取樣）
尺寸規(guī)格如下圖3：

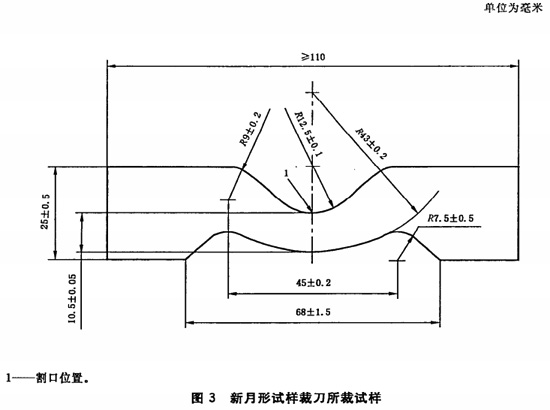

圖3：新月形試樣裁刀所裁試樣
備注：試驗結(jié)果表示
1、撕裂力：就是試樣在做撕裂測試時，斷裂最大力。
2、撕裂強度Ts
Ts=F/d
式中：
Ts：撕裂強度，單位為千牛每米（KN/m)
F：試樣撕裂時所需的力（當(dāng)采用褲形試樣時，F(xiàn)取中位數(shù)，當(dāng)采用直角形和新月形試樣時，取F力值zui大值），單位為牛頓（N）；
d:試樣厚度的中位數(shù)，單位為毫米（mm).
試驗結(jié)果以第個方向試樣的中位數(shù)，最大值和最小值共同表示，數(shù)值準(zhǔn)確到整數(shù)位。
試驗設(shè)備機型參考：

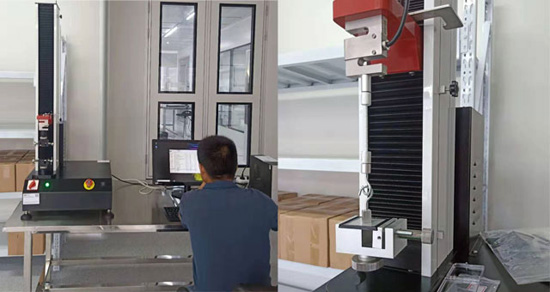

單柱拉力試驗機
總結(jié)：上述三種方法均是通過測定將試樣撕斷所需的力除以試樣厚度，從而得到相應(yīng)的褲形撕裂強度、無割口直角形撕裂強度和有割口直角形撕裂強度或新月形撕裂強度。近年來，已有業(yè)內(nèi)研究者指出，不論采用上述三種方法中的哪一種方法，在拉力試驗機的夾具將試樣充分夾緊后撕斷試樣的過程中，被撕裂的兩端會產(chǎn)生很大程度的變形，在還沒有產(chǎn)生真正地撕裂前測試結(jié)果表現(xiàn)為拉伸強度，到發(fā)生真正撕裂所得的測試結(jié)果中包含了橡膠的變形能和撕裂能，而且數(shù)據(jù)中往往變形能占據(jù)了更大的百分比，因而可見，直接采用上述三種方法并不能真實地反映橡膠內(nèi)部的撕裂能，也就不能直接的反映橡膠的撕裂強度。
推薦閱讀
【本文標(biāo)簽】：怎樣檢測橡膠的撕裂強度,橡膠撕裂強度測試
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.bjzzk.com.cn/轉(zhuǎn)載請注明出處
