金屬鋼管拉伸試驗報告
來源：天氏庫力 發布日期
2019-01-08 瀏覽：
客戶名稱：某公司
試樣名稱：鋼管
執行標準：GB/T228-2002
試樣數量：1根試樣
試驗設備：金屬拉力試驗機 CMT5105
試樣參數：標距120mm、試驗速度：5mm/min
夾 具：10T楔形拉抻夾具
試驗方案：①.按試樣內徑加工堵頭；
②.測量試樣尺寸；
③.準備試驗設備及夾具；
④.將試樣裝夾于夾具內；
⑤.試驗運行(5mm/min)直到斷裂；
⑥.出示試驗報告；

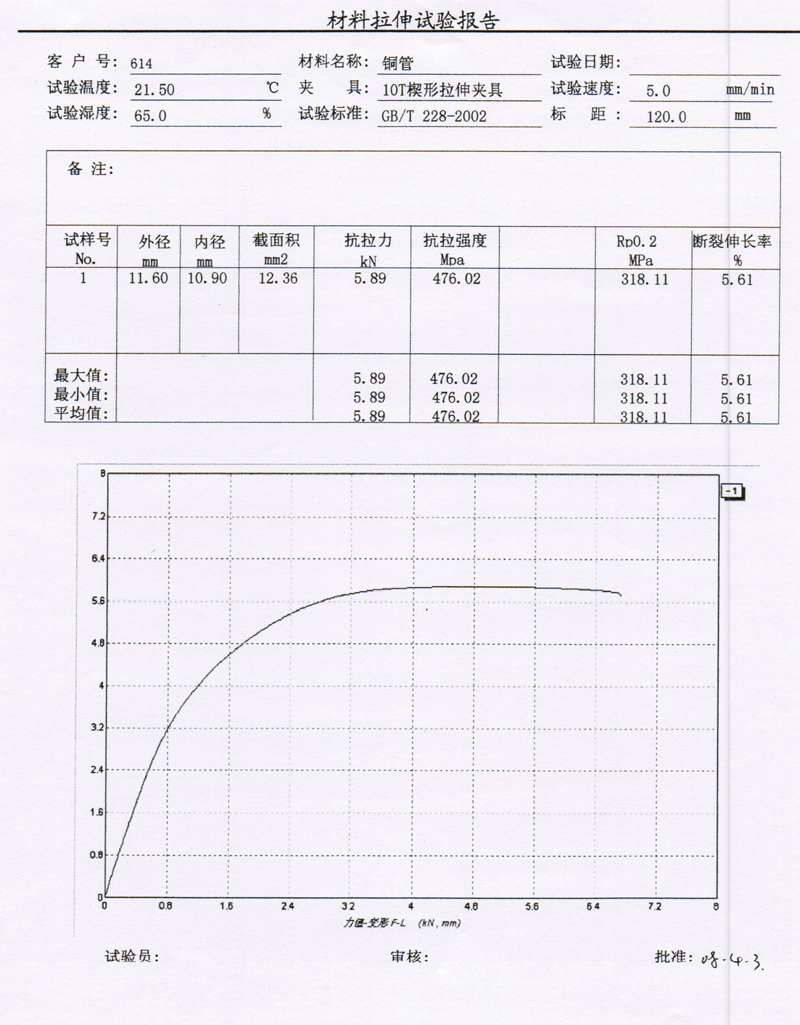

試驗報告及特征曲線圖：
相關材料：
金屬管材的力學性能檢測
管材產品生產需經過鍛造、無縫加工、焊接等制造工藝過程。幾乎所有類型的金屬材料都可用于管材生產，從鑄鐵到超級耐熱合金鋼。
壓縮
壓縮試驗用于測試管材的塑性和結構剛度。確定埋設管材的承受力對選擇合適的產品非常重要。試驗樣品部分或全部壓扁。常見的標準是檢查管材表面是否斷裂或有裂縫。
解決方案
金屬管壓扁試驗方法 GB/T 246-1997，根據標準配置相關尺寸的管材壓扁夾具和專業的軟件控制系統
拉伸
管材的尺寸和形狀會給拉伸試驗帶來困難。如果沒有合適的試驗設備，操作人員可能會在夾緊時無意壓扁樣品兩端。此外，由于完整管材樣品通常大于實心圓形樣品，因此需要開口較大的夾具。有些管材樣品由于過大，操作人員必須從管壁切割部分管材。這些管壁樣品可以制成扁平鋼帶試樣或機制成圓形試樣。
解決方案
為防止試驗機的夾而壓扁空心管材試樣，通常在管材兩端插入金屬塞操作人員可選擇帶有V形槽夾持的楔形夾具。
推薦閱讀
【本文標簽】：金屬鋼管拉伸試驗報告
【責任編輯】：天氏庫力 版權所有：http://www.bjzzk.com.cn/轉載請注明出處
